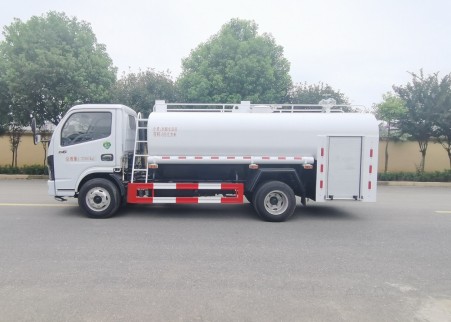

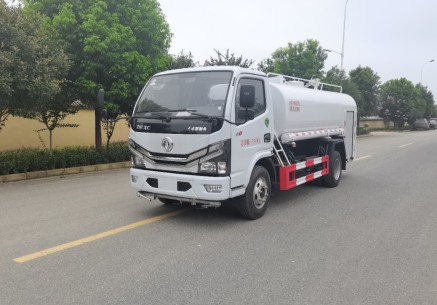

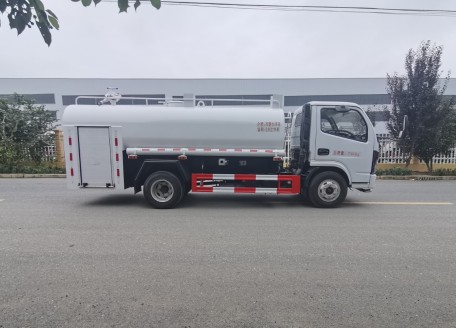

4.5方東風單排消防灑水車_浩天星運牌HTX5070GPSL6型綠化噴灑車

4.5方東風單排消防灑水車廠家銷售電話：

159-7276-7978

浩天星運牌HTX5070GPSL6型綠化噴灑車（多利卡EQ1075SJ3CDF底盤）
4.5方東風單排消防灑水車底盤配置:
采用東風多利卡D6S，底盤型號：EQ1075SJ3CDF，駕駛室1730/單排，3308軸距，前橋2T，后橋3.5T。7.00R16鋼絲胎，全柴115馬力（Q23-115E60）,85功率，國六排放標準，標配方向助力，斷氣剎，電子熄火，離合助力/ABS、電動門窗，中控鎖，多功能方向盤。國六排放標準，萬里揚五檔變速箱（萬里揚5GT32），前橋1.8噸/后橋3.5噸，192雙車架，空調電動窗，ABS，斷氣剎。
一、底盤
型號：東風汽車股份有限公司/EQ1075SJ3CDF
發動機：安徽全柴動力股份有限公司
型號：Q23-115E60
外形尺寸：長：6350 寬：2000 高：2400
排放標準：GB17691-2005(國VI),GB3847-2005
功率：85KW(115馬力)
驅動型式：后輪驅動

軸距：3308mm

二、4.5方東風單排消防灑水車駕駛室
結構：單排駕駛室
座位設置：2人
駕駛室內：除原車設備外,加裝有取力器控制開關、100W警報器、回轉警燈開關、電臺電源線樁頭。
三、4.5方東風單排消防灑水車容罐
容量：水：4500Kg
材質：水罐：優質碳鋼
結構：框架焊接。內設防蕩板

設備：1個人口孔，帶有快速鎖緊及開啟裝置。1個液位指示器,1個排污口，帶不銹鋼球閥,1個注水口

四、4.5方東風單排消防灑水車消防泵及管路系統
消 防 泵： 上海茸申CB10/20常壓消防泵
流 量： 常壓20L/s
壓 力： 常壓1.0
吸水深度：≥7m
引水時間：≤35s
安裝型式： 后置
吸水管路：水泵設有Φ100mm進水口，可從天然水源吸水或從液罐吸水。
出水管路：1個出水口；通過罐到罐頂部有1個直徑≥89mm的水炮管路；
放余水管路：為保護水泵及各球閥，在管路中加裝了放余水管路，并分別配有球閥。
冷卻水管路：為使取力器在工作中應付各種復雜情況，管路中配有一冷卻水管路進出水管路中配不銹鋼球閥。
五、消防炮
型號：成都威斯特PS8/20W型
消防炮
流量：低壓20（L/s）
射 程：水≥50m
壓 力：低壓1.0MPa
六、取力器
型式：全功率夾心取力器
冷卻方式：強制式水冷
潤滑方式：飛濺式油潤滑
七、泵房
材質：骨架為優質鋼,蒙板為鋁合金板粘接結構
結 構：泵房內分隔采用型鋼結構，牢固可靠，提高空間利用率和可變性。左右后三側均采用鋁合金卷簾門。
器材布置原則：
所有器材放置確保戰斗展開時隊員不干涉；
按照使用頻率和器材重量及外形放置器材；
按照戰斗編成和器材使用邏輯關系放置器材；
按照人體行為科學放置器材。
八、電器系統：
車頂前面采用長排警燈（位于駕駛室前頂端）；
車輛下方安裝側標志燈；
警報器功率為100W；
警報器、警燈電路為獨立式附加電路，控制器件安裝在駕駛室內。
泵室后有獨立的消防泵控制系統。
九、總體技術要求
1、整車外觀保持一定的平整度，且符合有關規定。
2、所有鉚接保持一定的密度，符合企標規定。
3、所有焊接牢固，光潔，平整，符合企標規定。
4、所有操作開關、儀表、器材架及車輛均有符合規范的銘牌標志。
十、隨車文件
1）底盤使用說明書
2）底盤質量保修卡
3）底盤維修手冊
4）底盤合格證
5）隨車工具清單
8）消防車使用說明書
9）消防車消防器材清單
10）消防車合格證
