警告！閱讀說明 沒有按照以下列舉的說明而使用或操作將導致短路，損壞和／或嚴重傷害。
A.工作場地
① 本產品僅適用于戶外人員較少地方；
② 不要在高壓電下使用；
③ 讓兒童和旁觀者離開后操縱電動高射炮；
B.電氣安全
電動高射炮插頭與控制器相配。絕不能以任何方式改裝插頭；
②本品為直流電，正負極不能反接，不能隨意改裝線路，避免損壞其他電路；
③不得濫用線纜。絕不能直接拉扯電纜或隨意插拔插頭，不能讓插頭碰到水或油污，遠離銳邊。
④不要在手上有水或油的情況下操作控制盒，造成短路或卡滯。
C.人身安全
①保持警覺，當操作電動灑水炮時關注所有從事的操作并保持清醒。切勿在有疲勞，藥物，酒精或治療反應下操作。
②必須在電動高射炮工作范圍內沒有任何人員時方可開啟水路。
D.電動灑水炮使用和注意事項
①不要濫用電動灑水炮，根據用途使用適當噴頭或裝置；
②如果電源總開關不能接通或關斷控制盒電源，則不能使用；
③經常檢查運動件的安裝偏差或卡住，零件破損情況和影響電動高射炮運行的其他條件，如有損壞，必須在使用前修理好。
④在氣溫較低時必須開啟排水閥排出水炮中無法排除的水，避免引起不必要的損失。
⑤不得隨意加大壓力，提高射程，需排查原因方可使用。
用途和規格

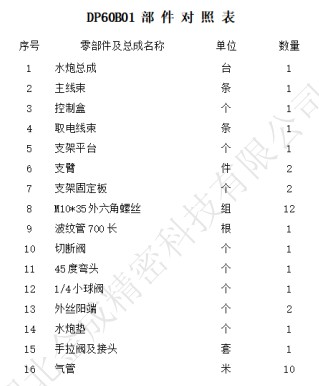

DP60B01部件對照表
鈑金護罩既有無與倫比的顏值，又將所有可隱藏保護的電路，元件，電機進行更深度的保護，避免長期直接暴露在陽光、雨水、塵土中不斷侵蝕；引發電路故障、電機進水、機械運轉不暢等問題。
獨立集成航空防水插頭連接，簡單、美觀、可靠，易安裝，杜絕了因插頭進水導致的燒電機，燒保險，控制盒短路等問題。
整體輕量化設計，304不銹鋼底座，含304不銹鋼材質炮頭，加厚航空鋁合金管道，既輕便又耐用。
通用性強，標準尺寸法蘭座，既能使用配套支架安裝在專用車駕駛室前部，又能安裝在專用車后平臺普通高炮位置。
護罩版電動高射炮具有多種用途，適合于各種路面沖洗，樹木，綠化帶，草坪，綠化道路，廣礦企業施工建設，高空建筑沖洗，具有灑水、壓塵、低位噴酒、農藥噴灑、護欄沖洗等功能，還具有運水、排水、應急消防等功能。
歡迎各界朋友使用本公司產品，并提出寶貴建議，我們致力于將產品和服務做得盡善盡美。
4為取電用2芯線纜，棕色接正極，藍色搭鐵接負。取電方法因車型而異，建議從保險座取電，一般在副駕駛前面保險座上，從不重要的保險中取電出來，取電完成后將取電線束4與主線束2連接，然后將主線束2上藍色插頭順著駕駛室線纜通道走到車前部，盡量預留長一點，以便與水炮連接，走線完成。
用配置的10變6三通接頭在氣喇叭或不重要的10mm氣路上接6mm耐壓氣管，從駕駛室左側線纜通道走到駕駛室內，接手拉閥P位置，R和L位置再接2條6mm氣管從線纜通道走到預計切斷閥安放的位置，備用，氣路完成。
三、焊接固定板，連接左右支臂；
將固定板在車頭上兩個方孔內依照左右支臂需要的尺寸焊在橫梁上（注：車型不同，焊接方向和位置不同）。

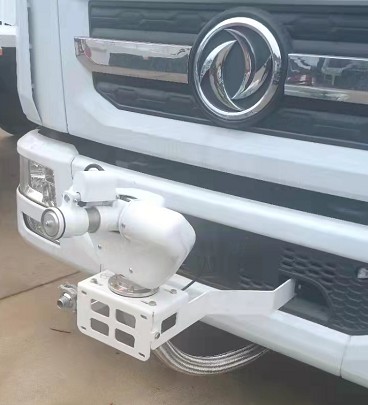

參考圖片：
先在平地上將45度彎頭打上密封材料鎖入平臺，再將平臺固定于左右支臂上，車牌可以鎖在平臺前部車牌固定孔上。
通常專用車廠家會在前沖橫管道上預裝1個三通，用堵蓋堵上，以便安裝電動高射炮用。如若沒有，需將某一邊的前沖橫管道加熱拆下來；將配置的三通和對絲接頭打上密封材料加在橫管道上（注，拆下來的橫管道需切掉1個三通的長度并重新車牙）。
將配置的對絲接頭打上密封材料鎖入三通；再將切斷閥打密封材料鎖入對絲接頭，注意切斷閥上標識的進出方向（注：先將切斷閥頭部氣缸拆下來，便于安裝）。再鎖入外絲陽端，管路完成。
接切斷閥氣路時，手拉閥按下切斷閥為常閉，拉開為常開。
將卡扣式波紋管分別卡入外絲陽端；卡入時一邊卡一點，再卡另一邊。波紋管應盡量平順，避免急拐彎曲。離地間隙盡量提高，防止車輛行進過程中撞擊。
安裝高射炮時法蘭座上貼有“正前方”字樣需朝平臺正前方向放置。墊入水炮墊，（無法插入外六角螺絲時，可以用手慢慢轉動水炮）鎖緊螺絲。
將排水閥外絲端纏繞生料帶鎖入平臺排水口（力度要太大），冬季排水用。
將主線束藍色插頭按卡口方向插入水炮并鎖緊，駕駛室內白色插頭按卡口方向插入控制盒并鎖緊（注，卡口方向不對無法插入）。
測試時，先將總電源開關按下，查看是否有亮燈，如果沒有，立刻將總電源關掉，檢查正負是否接反（注意：勿使通電時間過長）。總電源亮燈后，將調速器調到最大，分別測試左右，上下，花灑和柱狀。完成后再將調速器調到合適位置，避免因太快將主線纏繞。
手自一體版本測試時依照遙控器對應方向依次用力按下不松，高射炮即會運轉，松開按鈕即停止。無線遙控距離最遠50米，應盡量在有效距離和可視范圍內使用。
②水炮手動調節使用方法：
“上下＇撥桿是調節炮頭上下移動操作桿，是水炮上下移動的控制器；“左右”撥桿是水炮左右移動的操作桿，是水炮左右轉動的控制器。
A，根據噴酒目標物位置，將撥桿向“上"或者向“下"撥動撥桿來操作；
B，根據噴灑目標物寬度，向“左”或者向“右＇撥動撥桿來操作。
③ 水炮噴灑狀態設定方法：“柱狀”按鈕是調整炮頭出水成柱狀的控制器，“霧狀”按鈕是調整炮頭出水成柱狀的控制器。
④ 調速器所指的旋鈕為6向運動的速度調節，根據實際需要可以調整極慢或或極快（不可調至最小，水炮將無法移動）。
