消防灑水車使用說明書
一、概述隨著社會的日益發展，人們對環境衛生的逐漸重視，鄉鎮對環衛車輛的需求越來越強烈。同時，鄉鎮及農村森林消防也是一個不容輕視的問題，雖然消防任務相對比較少，但不可不備。正是在這種背景下，我公司研發了一種集消防與環衛功能于一身的消防灑水車，該車具有灑水車的所有功能，同時兼具基本的消防功能。
二、總成型式及結構
消防用喊話器（可控制警燈及警笛）
2、容罐
容罐為橢圓體箱式容罐，采用副梁的形式與車架鏈接。容罐開有人孔口、溢水口（即消防栓加水口）、注水口、水位觀測器、安全防護欄；罐內有防蕩板。
3、泵房
該系列車的泵房布置在整車中間。泵房?jī)?nèi)安裝有消防泵（即高壓泵）、引水泵（即真空泵）、進、出口水管、注水管及部分消防器材。
4、手抬消防泵箱（選配）
手抬消防泵箱設置在整車左后側，手抬消防泵置于滑軌上，可方便快捷地裝入拿出。
5、農藥噴灑機箱（選配）
農藥噴灑機箱設置在整車的右后側，農藥噴灑機適用于園林綠化作業。箱內設置滑軌，可方便機組快速裝入退出。
6、消防炮
消防炮設置在罐體頂部。此系列的車為水罐消防車，僅配置有消防水炮。
7、灑水系統
灑水系統有前沖、前側噴，后沖、后側噴，后蓮蓬噴、灑水炮、農藥噴灑、備用出水口（正后方）。
8、灑水平臺
灑水平臺在車輛的正后方，用于操作灑水炮及農藥噴灑機。

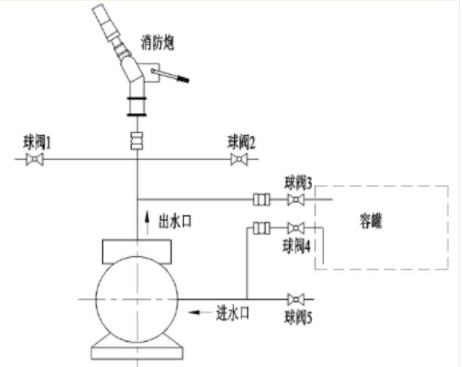

三、消防泵的操作方法
為了快速完成滅火任務，操作人員必須正確、熟練地掌握消防泵的使用方法。
① 在泵房將球閥4打開（手柄與管路平行為打開，垂直為關閉）；
② 開啟消防炮或是球閥1、球閥2；
③ 在駕駛室開啟高壓泵，控制發動機轉速來調整水流量。
2、取用消防泵中水消防的方法
① 用消防水帶將球閥5接口與消防栓相連；
② 將球閥5打開（手柄與管路平行為打開，垂直為關閉）；
③開啟消防炮或是球閥1、球閥2；
④ 在駕駛室開啟高壓泵，控制發動機轉速來調整水流量。
3、取用池塘中水消防的方法
① 將消防吸水管與球閥5接口對接，另一端接濾水器后放入水中；
② 將球閥5打開（手柄與管路平行為打開，垂直為關閉）；
③ 開啟消防炮或是球閥1、球閥2；
④ 啟動引水泵（即真空泵），啟動高壓泵，調節轉速至3500r/min，引水泵工作，30秒內水被引入消防泵內，消防泵工作，引水泵自動停止工作，將引水泵關閉。

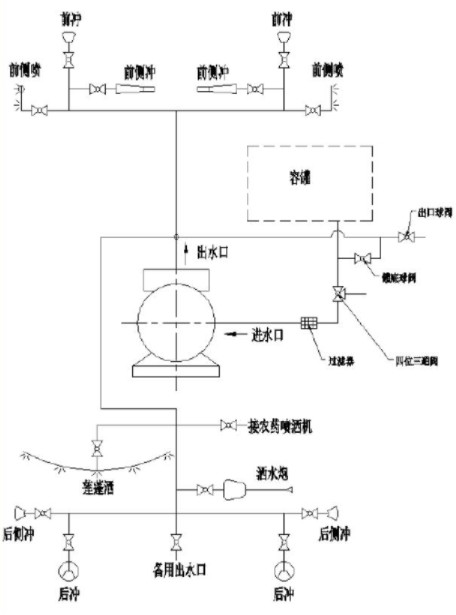

四、灑水泵的操作方法
2、檢查罐底球閥，須處于關閉狀態；
3、將所要使用功能對應的球閥打開；
4、在駕駛室打開低壓泵開關，控制發動機轉速來調整水流量。
五、容罐注水
向容罐內注水有三種方式
1、消防栓注水
① 該車有兩個消防栓加水口，同時也是溢流口；
② 將水帶連接消防栓加水口與消防栓，利用消防扳手打開消防栓，注水開始；
③ 另一個注水口開始溢流，則表示水已滿。而且注水過程中，可以觀測水位計隨時知道水位情況。
2、利用高壓泵（消防泵）從河道、池塘中抽水
② 將消防吸水管與球閥5接口對接，另一端接濾水器后放入水中；
③ 在駕駛室開啟高壓泵，注水開始，直到溢流口開始溢流，表明罐內水滿。同時注水過程中也可以隨時觀測水位計。

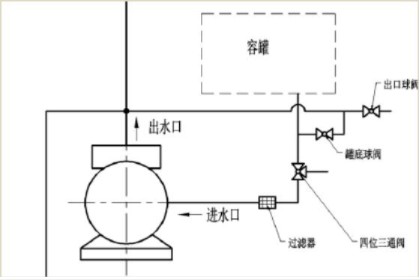

3、利用低壓泵（灑水泵）從河道池塘抽水
② 關閉出口球閥，打開罐底球閥；
③ 在駕駛室開啟低壓泵，注水開始，直到溢流口開啟溢流，表明罐內水滿。同時注水過程中也可以隨時觀測水位計。
注意事項：
1、不得將吸水管彎曲過度；
2、彎曲處不得高于泵進水口；
3、濾水器不得觸及水底，以免吸入雜物；
4、各接口處不得漏氣，否則將造成真空泄露而不能引水
六、車輛使用注意事項
1、關于發動機、輪胎等與底盤相關的注意事項，請參照底盤說明書、發動機說明書；
2、在取力器切入或分離（即開啟或關閉各泵）時，均須將離合器徹底分離，并保證發動機處于低速運轉狀態，否則可能損害取力器與變速箱；
3、各泵在運行時，不得強行關閉出水閥門。也就是說，先關泵，再關閥，先開閥，在開泵；
4、引水完畢后，必須將引水手柄復位；
5、取力器工作時會產生一定熱量，所以在夏季工作時間超過10分鐘時，則必須打開冷卻水旋塞閥，讓取力器齒輪油降溫，否則將發生故障，工作完畢則必須放凈余水。
6、在消防滅火過程或是環衛噴灑農藥時，可能用到腐蝕性水源，所以使用完畢后，必須用清水沖洗干凈并放凈余水。
7、由于整個水路系統沒有添加防凍液，所以環境溫度低于0度時，務必將管道內水放凈，否則將凍裂管道及閥門。
8、不建議使用該車型運送飲用水。如迫不得已，為減輕涂料對人體傷害，請保證罐內滿水浸泡7天以上后，再?zèng)_洗涂層，然后再注滿水浸泡2天以上。如已經加注過農藥，則不得再盛裝飲用水。
七、維護和保養
1、底盤的維護和保養，請?jiān)敿?xì)閱讀底盤說明書；
2、高壓泵與低壓泵的維護和保養，請?jiān)敿?xì)閱讀相關說明書；
3、由于罐體與汽車大梁之間墊有木膠墊，水罐載重后各螺栓因木膠的變形會發生松動，因此在載重后務必多次擰緊U型螺栓，尤其是新車使用時應注意；
4、進泵濾網應經常拆洗，以防濾網堵塞，影響流量；
5、各球閥不宜處于半開狀態下工作，否則易是密封環變形；
6、罐體油漆不得沾上汽油、煤油，因?yàn)檫@樣會使油漆急劇破壞。按期檢查罐體上油漆質量，如發現損壞，須及時補漆，防止罐體進一步銹蝕；
7、經常檢查取力器與水泵的連接情況，不能出現松動、噪音大的情況，否則應立即維修。使用中如發現取力箱和水泵軸漏油，應更換密封件；
8、經常檢查泵架連接固定情況，所有螺母應擰緊，保證牢固可靠；
9、經常檢查水路，發現滲漏應立即緊固或更換密封件；
10、消防炮及灑水炮的轉動部位應每天加注一次潤滑脂。

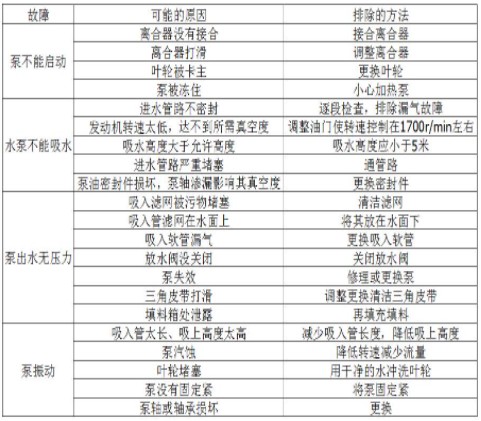

八、常見故障的排除
1、隨車技術文件
① 整車使用說明書一份
② 汽車底盤使用與保養說明書
③ 消防泵使用說明書
④ 灑水泵使用說明書
⑤ 出廠合格證一份
2、隨車器材與工具
① 吸水管8米
② 濾水器一個
③ 二分水器一個
④ 三分水器一個
⑤ 噴霧水槍兩個
⑥ 直流水槍兩個
⑦ 消防斧一把
⑧ 消防扳手一把
⑨ 機動消防泵一臺（選配）
⑩ 農藥噴灑機一臺（選配）
⑪ 水帶（65）總長大于等于240米
十、售后說明
產品銷售后，一年內（含一年），免費維修（免收全部服務費、零件費）；超過一年，只收取配件費。免費培訓操作人員。
十一、消防灑水車的正確操作方法及注意事項
消防灑水車又稱消防灑水兩用車、灑水消防兩用車、森林消防灑水車、學校消防灑水車、機場消防灑水車、社區消防灑水、街道及鄉鎮和鄉村消防灑水功能。是一款集消防車和灑水車于一體的兩用車，是介于消防車與灑水車之間，具有消防灑水一體化用途，與消防車相比雖缺少器材箱，但與消防車的射程相同，具有同樣的消防功能。消防灑水車使用消防灑水車前應認真閱讀使用說明書。嚴格按使用要求操作，是使用好消防灑水車的重要保證。
首先消防灑水車進水管必需要真空：吸水時進水管系統必須保持一定的真空度,才能將水吸入箱內。進水管系統務必要密封可靠，軟管不能破損，硬管不能有裂紋，否則將產生漏氣現象，也就造成吸不上水的情況。
其次要注意的是停車掛檔，消防灑水車無論是在吸水前，還是在灑水前，取力裝置掛檔都必須在停車時進行。
當消防灑水車?yán)煤訙�、池塘作為水源時，注意吸水管端部全部沒入水中。為避免吸入石塊或較多的泥沙、漂雜物，吸水管端部一般設有過濾裝置，吸水時嚴禁將過濾裝置拆下。如果水源較淺，需要事先將吸水處挖深一些，以保證不含有雜物及不進空氣。不同消防灑水車的水泵對水源的要求是有區別的，清水泵要求水中不能有雜質，濁水泵則要求水中不能有石塊和過多的泥沙。
離心式水泵每次吸水前，必須向水泵內加入一定量的引水，加完后必須關閉加水口。自吸式水泵第一次使用時，需要加引水，以后則不必再加引水。冬季來臨前，應將水泵和水管內的水放空，以防凍裂。我國北方一般嚴冬不再施工，故在施工結束后，就立即將水泵及水管內的水排空，以防后患。
消防灑水車前噴頭位置較低，靠近地面，噴灑壓力較大，可用于沖洗路面；后噴頭位置較高(消防灑水車后噴頭一般左右各安裝一個)，灑水面較寬，可用于公路施工灑水，使用后噴頭時，應將前噴管關閉；使用可調噴頭灑水時，灑水寬度可根據需要調整。灑水寬度越寬，中間重疊量越少，灑水密度越均勻。在使用過程中要定期潤滑傳動總成各潤滑點，經常緊固聯結點，以保證正常使用。
消防灑水車貯水箱設有排污管，該管的進口為水箱的最低點。經過一段時間的使用，應定期打開排污管開關，將罐內積存的雜物排除，直到水變清為止。
