灑水車水泵葉輪

灑水車水泵葉輪

灑水車水泵葉輪廠家直銷電話：18064276777

灑水車水泵葉輪的作用：灑水車水泵葉輪通過取力器帶動旋轉，使葉輪中間產生真空，水就會往真空處流入（表面上是葉輪將水不斷吸入），然后水再通過高速旋轉的葉輪將水排出，葉輪的作用就是把機械能轉換成動力，起一個推動水作用。
工作原理：
灑水車水泵工作時，葉輪高速旋轉，產生離心力，把水甩向周邊水泵的泵殼流道上，同時，灑水泵葉輪中心由于水被甩出而形成真空，吸水池的水便大大氣壓力作用下。沿吸水管而源源不斷地流入葉輪吸水口，...從而形成離心泵的持續抽水。
蝸形的泵殼流道用來收集由葉輪甩出的水流，并送入水泵的壓力管道，泵殼通常鑄成蝸殼形，其過水部分有良好的水力條件。葉輪工作時，沿蝸殼的漸變擴大斷面上，流量是逐漸近增大的，為了減少水力損失，在灑水泵設計中應使沿蝸殼漸變擴大斷面流動的水流速度是一常數。水由蝸殼排出后，經錐形擴散管而流入壓水管。

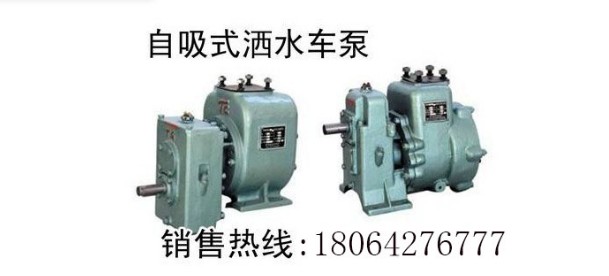

自吸式灑水車泵是在多年研制自吸式離心泵經驗的基礎上研制成功的國家專利產品。并在多年生產80QZ的基礎上作了較大的改進，泵的結構更可靠，使用維修更方便，泵性能符合部頒標準《灑水車技術條件》QC/T29114－93中對泵規定的要求。該泵也可用來輸送汽油、煤油、柴油等石油產品。當輸送石油產品時，訂貨時必須說明。本產品具有結構簡單、運行平穩、效率高、使用可靠等優點。

本公司生產的水泵，是灑水車專用水泵，為提高灑水車的專用性能開發的新產品，具有結構合理、自吸性能強、運轉平穩可靠、安裝維修方便等特點
灑水車水泵型號有80QZB(F)-60/90S(N)、80QZB(F)-40/90S(N)、80QZB(F)-60/62S(N)、65QZB(F)-50/110N、65QZB(F)-40/120N、65QZB(F)-30/130N 65QZ-40/45N、80QZ-40/32S(N)、50QZ-12/32S(N)、50QZ-8/25S(N) 80QZB(F)-60/80N 型號灑水車水泵。
型號：65QZ40/45 灑水車水泵 流量：40m3/h 轉速：660轉/分鐘 揚程：45m 輸入軸轉速：1450n/min 軸功率：9.25KW 自吸高度：6.5m 自吸時間：1.5min/5m 輸入軸旋轉方向：左、右旋轉
型號：65QZ40/50 灑水車水泵 流量：40m3/h 轉速：660轉/分鐘 揚程：50m 輸入軸轉速：1080n/min 軸功率：10.05KW 自吸高度：6.5m 自吸時間：1.5min/4m 輸入軸旋轉方向：左、右旋轉
型號：80QZ-60/90 流量：60m3/h 轉速：1000L/min 揚程：90m 輸入軸轉速：1180n/min 軸功率：22.2KW 自吸高度：6.5m 自吸時間：1.5min/5m 輸入軸旋轉方向：左、右旋轉
型號:80QZ-40/42N（S）灑水泵流量(m3/h):40揚程(m): 42輸入軸轉速(r/min): 1450-1100軸功率(kw) :8.5自吸高度(m): 6.5 自吸時間(min/5m): 1.5 效率:60%方向：左、右旋轉
型號:80QZF-60/62N（S）灑水泵流量(m3/h):60揚程(m): 62輸入軸轉速(r/min): 1480軸功率(kw) :16自吸高度(m): 6.5 自吸時間(min/5m): 1.5 效率:65%方向：左、右旋轉
型號:80QZF-60/80灑水泵流量(m3/h):60揚程(m): 80輸入軸轉速(r/min): 1480軸功率(kw) :20。5自吸高度(m): 6.5 自吸時間(min/5m): 1.5 效率:65%
型號:80QZF-40/90N（S）灑水泵流量(m3/h):40揚程(m): 90輸入軸轉速(r/min): 1480軸功率(kw) :18自吸高度(m): 6.5 自吸時間(min/5m): 1.5 效率:60%方向：左、右旋轉
型號:65QZB-50/110N灑水泵流量(m3/h):50揚程(m): 110輸入軸轉速(r/min): 1480軸功率(kw) :24自吸高度(m): 6.5 自吸時間(min/5m): 1.5 效率:60%
型號:65QZB-40/120N灑水泵流量(m3/h):40，揚程(m): 120，輸入軸轉速(r/min): 1480，軸功率(20kw) ，自吸高度(m): 6.5 自吸時間(min/5m): 1.5 效率:60%
型號:65QZB-30/130N灑水泵流量(m3/h):30揚程(m): 130輸入軸轉速(r/min): 1480軸功率(18kw) :24自吸高度(m): 6.5 自吸時間(min/5m): 1.5 效率:60
三、工作原理及管路安裝要求
該系列泵采用外混式自吸結構,泵內應存有適量的液體。泵啟動后,葉輪旋轉,葉輪進口處形成負壓,吸入管路中的氣體與泵內液體混合,通過壓出室進入氣液分離室。由于氣液的比重差,氣體從液體中分離出來,從出口管中排出,液體在氣液分離室中下沉,經多次循環,直到吸入管內的氣體排凈而充滿液體,完成自吸過程,泵開始正常輸液。因此,為保證泵具有良好的自吸性能,必須滿足以下條件：
1、泵工作前,泵內的液體存量必須高于泵軸,因此泵進口處必須接一個向上彎的彎管再接一個水平管和快速接頭,快速接頭中心線必須高于泵軸中心線300毫米。
2、進口管路系統必須保證不漏氣。
3、吸水管的吸入頭必須浸沒于水下,以免空氣吸入水管。
4、出口管道與泵出口連接時必須保證直管長度≥200毫米后再接彎管。
四、安裝及使用
（一）安裝要求
1、泵在汽車上安裝時，首先把泵兩側的撐腳卸下，泵軸心線與聯軸器對準后，將齒輪箱上的四個底腳螺栓擰緊，然后裝上兩側的撐腳并擰緊螺栓。
2、泵出口應先安裝一段不短于180mm直管后，再接彎管。
3、泵進出口管路安裝時，必須堅固在車身上，泵不能承受進、出口管路的重量和附加力，泵進口管路中應加裝過濾網，網孔應小于Φ6mm，以免較大石塊和長纖維吸入。
4、泵及管路系統安裝完畢，應經壓力為泵工作壓力1.2倍的壓力試驗，歷時3分鐘，以證明各處無泄露（進口有真空表時應關閉該路或卸下真空表）。
5、試運轉時，泵內應加注滿液體，以防止機械密封干摩擦造成損壞。
6、泵送油料時，必須加接地線，將靜電導入地下。
（二）使用要求
1、啟動前，首先檢查齒輪箱內油是否足夠。注意：新泵使用一星期后，應放凈齒輪油更換新齒輪油。
2、檢查泵內是否存有足夠的液體；檢查放水閥門是否已關閉。
3、打開出口管路閥門少量，開足進口管閥門。
4、泵的吸入管口應浸在液面750px下，以防空氣吸入，吸入管口的濾網也不能太密，更不得堵塞。
5、泵啟動后即開始自吸過程，所以必須適當提速使泵達到或略高于額定轉速，因為較長時間的低速運行會延長圖自吸時間，甚至完不成自吸任務。當出口壓力表顯赫壓力時，即表明泵已開始正常工作。
6、在正常自吸高度內，當泵啟動后2分鐘還未吸上請立即停止運轉水泵，如果泵不漏水則是泵進口管漏氣或堵塞，請檢查確認，采取相應措施后再運轉水泵。
